Комплект заделки стыка КЗС ППУ-ПЭ-3

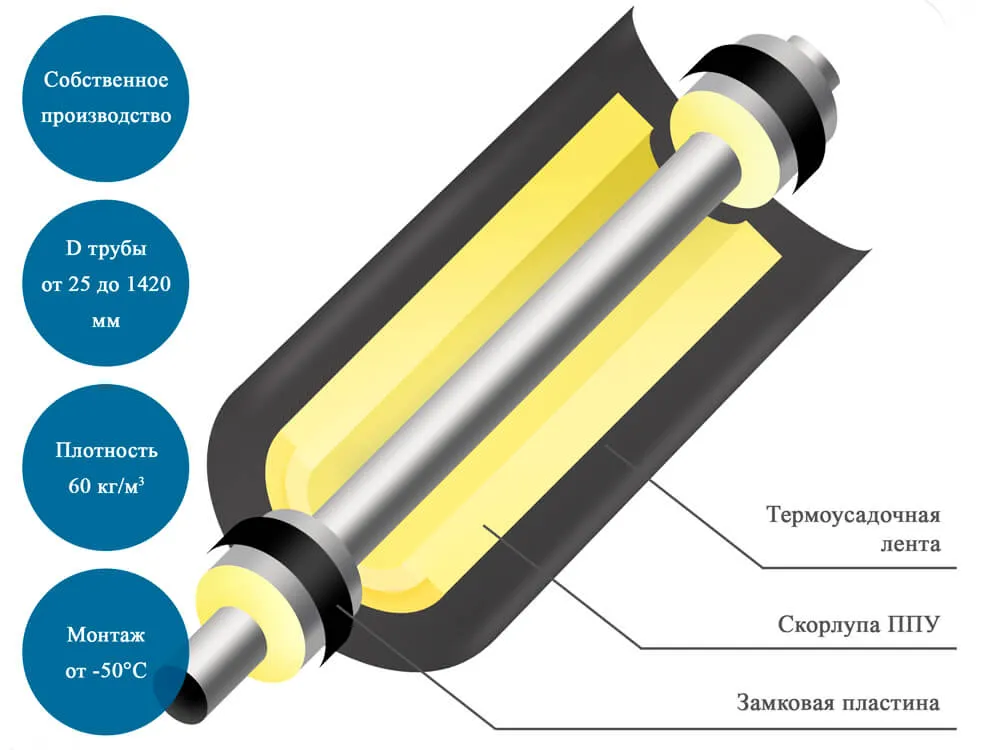

Комплект заделки стыка КЗС ППУ-ПЭ-3 производится нами для изоляции соединения трубы ППУ в ПЭ оболочке при прокладке подземных водных коммуникаций. Эффективен при практически любых условиях окружающей среды, в том числе допускает проведение работ при температуре от -50 °C. Комплект включает 2 сегмента скорлупы ППУ, полоску наполнителя (термоклея) и замковую пластину, завершающую процесс монтажа.

Предлагаем к заказу надежные изоляционные решения собственного производства по низким ценам в Екатеринбурге для устройства долговечных надземных и подземных водных коммуникационных сетей.

Монтаж комплекта заделки стыка КЗС ППУ-ПЭ-3:

• очистка поверхностей – необходимо удалить с трубы утеплитель на глубину 15-20 мм. Если он промок, то удалению подлежит весь утеплитель на изолируемом участке. Стальную поверхность трубы начищают кордщеткой до появления блеска. ПЭ оболочку обеспыливают, обезжиривают;
• установка скорлупы – в качестве фиксирующего состава выбирают специальный пенополиуретановый клей или в его отсутствии всесезонную монтажную пену. Сегменты соединяют на поверхности трубы, дополнительно скрепляя их полипропиленовой лентой и замками. Обязательно снимают с поверхности стыка выступивший фиксирующий состав;
• монтаж пластины – проходит в два этапа. На ПЭ оболочке устанавливают термоклей, далее – саму пластину. Расположение элементов необходимо предварительно отметить. Термоклей (адгезионную ленту, наполнитель) нагревают пропановой горелкой и наносят на ПЭ оболочку в соответствии с ранее сделанными отметками. Он располагается ровно посередине от краев манжеты. Далее переходят к завершающему этапу. Внутренний легконаплавляемый слой манжеты нагревают, оборачивают её вокруг ленты и продолжают термообработку до равномерной усадки.

При проведении работ по заделке стыков труб ППУ в ПЭ оболочке важным фактором является качество очистки соединяемых поверхностей материалов. Герметичность изоляции убережет от преждевременной замены и ремонта участков коммуникации, что особенно важно при подземном расположении сетей. При необходимости проведения монтажа в условиях умеренных осадков, создают временный навес, уберегающий стык от попадания влаги.

Характеристики комплекта заделки стыка КЗС ППУ-ПЭ-3:

ДИАМЕТРЫ ТРУБ
25, 32, 38, 42, 45	48, 57, 76, 89, 108	133, 159, 219, 273
325, 377, 426, 530	630, 720, 820	920, 1020, 1220, 1420

Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 25 - 45 мм:

Комплект заделки стыка КЗС ППУ-ПЭ-3			Диаметр трубы, мм
			25	32		38		42		45
Скорлупа ППУ 2 сегмента		Dn, мм	25	32	32	38	38	42	42	45	45
		S*, мм	42,5	39,0	46,5	36,0	43,5	34,0	41,5	32,5	40,0
		L, мм	300	300	300	300	300	300	300	300	300
Термо лента 1 штука		B, мм	450	450	450	450	450	450	450	450	450
		S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8
		L**, мм	462	462	512	462	512	462	512	462	512
Замковая пластина 1 штука		B, мм	455	455	455	455	455	455	455	455	455
		L, мм	100	100	100	100	100	100	100	100	100

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 48-108 мм:

Комплект заделки стыка КЗС ППУ-ПЭ-3			Диаметр трубы, мм
			48		57		76		89		108
Скорлупа ППУ 2 сегмента		Dn, мм	48	48	57	57	76	76	89	89	108	108
		S*, мм	31	38,5	34	41,5	32	42	35,5	45,5	36	46
		L, мм	300	300	300	300	300	300	300	300	300	300
Термо лента 1 штука		B, мм	450	450	450	450	450	450	450	450	450	450
		S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8
		L**, мм	462	512	512	561	561	627	627	693	693	759
Замковая пластина 1 штука		B, мм	455	455	455	455	455	455	455	455	455	455
		L, мм	100	100	100	100	100	100	100	100	100	100

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 133-273 мм:

Комплект заделки стыка КЗС ППУ-ПЭ-3			Диаметр трубы, мм
			133		159		219		273
Скорлупа ППУ 2 сегмента		Dn, мм	133	133	159	159	219	219	273	273
		S*, мм	46	58,5	45,5	60,5	48	68	63,5	88,5
		L, мм	300	300	300	300	300	420	420	420
Термо лента 1 штука		B, мм	450	450	450	450	450	650	650	650
		S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8
		L**, мм	841	924	924	1023	1138	1270	1418	1583
Замковая пластина 1 штука		B, мм	455	455	455	455	455	650	650	650
		L, мм	100	100	100	100	100	100	100	100

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 325-530 мм:

Комплект заделки стыка КЗС ППУ-ПЭ-3			Диаметр трубы, мм
			325		377	426		530
Скорлупа ППУ 2 сегмента		Dn, мм	325	325	377	426	426	530	530
		S*, мм	62,5	87,5	61,5	67	102	50	90
		L, мм	420	420	420	420	420	420	420
Термо лента 1 штука		B, мм	650	650	650	650	650	650	650
		S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8
		L**, мм	1583	1748	1748	1946	2177	2177	2440
Замковая пластина 1 штука		B, мм	650	650	650	650	650	650	650
		L, мм	100	100	100	100	100	100	100

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 630-820 мм:

Комплект заделки стыка КЗС ППУ-ПЭ-3			Диаметр трубы, мм
			630	720	820
Скорлупа ППУ 3 сегмента		Dn, мм	630	720	820	820
		S*, мм	85	90	90	140
		L, мм	420	420	420	420
Термо лента 1 штука		B, мм	650	650	650	650
		S, мм	1,8	1,8	1,8	1,8
		L**, мм	2737	3067	3397	3726
Замковая пластина 1 штука		B, мм	650	650	650	650
		L, мм	100	100	100	100

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 920 - 1420 мм:

Комплект заделки стыка КЗС ППУ-ПЭ-3			Диаметр трубы, мм
			920		1020	1220	1420
Скорлупа ППУ 3 сегмента		Dn, мм	920	920	1020	1220	1420
		S*, мм	90	140	90	90	90
		L, мм	420	420	420	420	420
Термо лента 1 штука		B, мм	650	650	650	650	650
		S, мм	1,8	1,8	1,8	1,8	1,8
		L**, мм	3726	4056	4056	4715	5375
Замковая пластина 1 штука		B, мм	650	650	650	650	650
		L, мм	100	100	100	100	100

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
