Комплект заделки стыка КЗС ППУ-ПЭ-2
Изоляционный комплект для заделки стыков труб ППУ в ПЭ оболочке КЗС ППУ-ПЭ-2
Характеристики
ТУ
—
5768-010-45583341-2021
Назначение
—
изоляция стыков труб ППУ в ПЭ оболочке
Минимальный объем заказа
—
от 1 единицы
Комплектность
—
Скорлупа ППУ 2 (3 для D>530мм) сегмента, Муфта ПЭ - 1 штука, Заполнитель - 2 полоски, манжета термоусаживаемая - 2 штуки
Область применения
—
монтаж водных коммуникационных сетей подземного типа, ремонт, обслуживание
Страна происхождения
—
Россия
Цена рассчитывается индивидуально в зависимости от объема.
Комплект заделки стыка КЗС ППУ-ПЭ-2

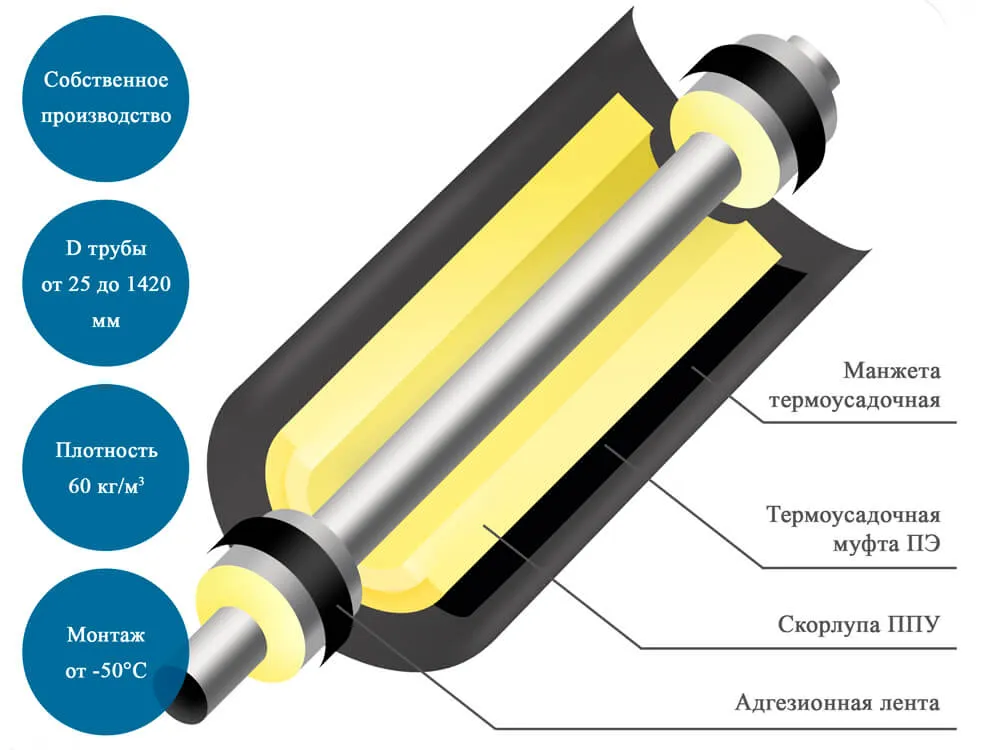

Комплект заделки стыка КЗС ППУ-ПЭ-2 является усиленной версией КЗС ППУ-ПЭ-1. Также изготавливается нами для изоляции соединений ППУ трубы в ПЭ оболочке при подземной прокладке, но предназначен преимущественно для участков, нуждающихся в повышенном уровне надежности и защищенности, в том числе и от ошибок при монтаже. Стандартный набор – 2 сегмента скорлупы ППУ, 2 полоски наполнителя (термоклея) и термоусадочная муфта дополнены в этом комплекте термоусаживаемой манжетой – 2 адгезионными лентами и 2 замковыми пластинами для каждого края муфты.
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Монтаж комплекта для заделки стыков КЗС ППУ-ПЭ-2:
- подготовка – включает в себя манипуляции по удалению утеплителя с трубы, зачистке и обезжириванию ПЭ оболочки и трубы. Также на этом этапе необходимо сделать отметки будущего расположения муфты. От качества проведения подготовительных мероприятий зависит успех работ по изоляции стыка, так как адгезионная способность используемых при монтаже материалов и герметичность конструкции в целом достигаются только при соблюдении определенных условий;
- установка скорлупы – на сухую, чистую и обезжиренную поверхность стальной трубы закрепляем ППУ сегменты с использованием полипропиленового специального клея или всесезонной монтажной пены, полипропиленовой ленты и замков. По завершении процедуры удаляем выступившие из стыка излишки фиксирующего состава;
- монтаж муфты – очищенную ПЭ оболочку нагревают желтым пламенем пропановой горелки до 80-100°С и устанавливают по периметру полоски термоклея с нахлестом величиной 30-50 мм для надежности фиксации. Далее после остывания в соответствии с ранее сделанными отметками монтируют муфту. Этот элемент изоляционной конструкции необходимо нагревать на той же температуре равномерно по окружности, исключая возникновение вздутий. При необходимости дополнительно можно зафиксировать бандажными ремнями до полного остывания;
- установка манжеты – производится на обоим краям с равными припусками элемента относительно края муфты. Площадь оболочки, перекрываемая манжетой, повторно нагревается до 80-100°С. Адгезионная лента также обрабатывается пропановой горелкой до блеска и крепится на оболочке и муфте. Затем приступают к замковой пластине. Её прогревают по диаметру, аналогично термоусадочной муфте, но от середины к краям по всему диметру, исключая вздутия и неравномерную усадку.
Характеристики комплекта заделки стыка КЗС ППУ-ПЭ-2
ДИАМЕТРЫ ТРУБ | ||
25, 32, 38, 42, 45 | 48, 57, 76, 89, 108 | 133, 159, 219, 273 |
325, 377, 426, 530 | 630, 720, 820 | 920, 1020, 1220, 1420 |
Характеристики КЗС ППУ-ПЭ-2 для труб диаметров 25 - 45 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-2 | Диаметр трубы, мм | ||||||||||
25 | 32 | 38 | 42 | 45 | |||||||
Скорлупа ППУ 2 сегмента | Dn, мм | 25 | 32 | 32 | 38 | 38 | 42 | 42 | 45 | 45 | |
S*, мм | 42,5 | 39 | 46,5 | 36 | 43,5 | 34 | 41,5 | 32,5 | 40 | ||
L, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Термо клей 2 полоски | B, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
S, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
L**, мм | 362 | 362 | 412 | 362 | 412 | 362 | 412 | 362 | 412 | ||
Муфта ПЭ 1 штука | Dn, мм | 110 | 110 | 125 | 110 | 125 | 110 | 125 | 110 | 125 | |
L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
Манжета 2 штуки | B, мм | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
L, мм | 462 | 462 | 512 | 462 | 512 | 462 | 512 | 462 | 512 |
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-2 для труб диаметров 48-108 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-2 | Диаметр трубы, мм | |||||||||||
48 | 57 | 76 | 89 | 108 | ||||||||
Скорлупа ППУ 2 сегмента | Dn, мм | 48 | 48 | 57 | 57 | 76 | 76 | 89 | 89 | 108 | 108 | |
S*, мм | 31 | 38,5 | 34 | 41,5 | 32 | 42 | 35,5 | 45,5 | 36 | 46 | ||
L, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Термо клей 2 полоски | B, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
S, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
L**, мм | 362 | 412 | 412 | 461 | 461 | 527 | 527 | 593 | 593 | 659 | ||
Муфта ПЭ 1 штука | Dn, мм | 110 | 125 | 125 | 140 | 140 | 160 | 160 | 180 | 180 | 200 | |
L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
Манжета 2 штуки | B, мм | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
L, мм | 462 | 512 | 512 | 561 | 561 | 627 | 627 | 693 | 693 | 759 |
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-2 для труб диаметров 133-273 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-2 | Диаметр трубы, мм | |||||||||
133 | 159 | 219 | 273 | |||||||
Скорлупа ППУ 2 сегмента | Dn, мм | 133 | 133 | 159 | 159 | 219 | 219 | 273 | 273 | |
S*, мм | 46 | 58,5 | 45,5 | 60,5 | 48 | 68 | 63,5 | 88,5 | ||
L, мм | 300 | 300 | 300 | 300 | 300 | 420 | 420 | 420 | ||
Термо клей 2 полоски | B, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
S, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
L**, мм | 741 | 824 | 824 | 923 | 1038 | 1170 | 1318 | 1483 | ||
Муфта ПЭ 1 штука | Dn, мм | 225 | 250 | 250 | 280 | 315 | 355 | 400 | 450 | |
L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
Манжета 2 штуки | B, мм | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
L, мм | 841 | 924 | 924 | 1023 | 1138 | 1370 | 1518 | 1683 |
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-2 для труб диаметров 325-530 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-2 | Диаметр трубы, мм | ||||||||
325 | 377 | 426 | 530 | ||||||
Скорлупа ППУ | Dn, мм | 325 | 325 | 377 | 426 | 426 | 530 | 530 | |
S*, мм | 62,5 | 87,5 | 61,5 | 67 | 102 | 50 | 90 | ||
L, мм | 420 | 420 | 420 | 420 | 420 | 420 | 420 | ||
Термо клей | B, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
S, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
L**, мм | 1483 | 1648 | 1648 | 1846 | 2077 | 2077 | 2340 | ||
Муфта ПЭ | Dn, мм | 450 | 500 | 500 | 560 | 630 | 630 | 710 | |
L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
Манжета | B, мм | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
L, мм | 1683 | 1848 | 1848 | 2046 | 2277 | 2277 | 2540 |
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-2 для труб диаметров 630-820 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-2 | Диаметр трубы, мм | |||||
630 | 720 | 820 | ||||
Скорлупа ППУ 3 сегмента | Dn, мм | 630 | 720 | 820 | 820 | |
S*, мм | 85 | 90 | 90 | 140 | ||
L, мм | 420 | 420 | 420 | 420 | ||
Термо клей 2 полоски | B, мм | 40 | 40 | 40 | 40 | |
S, мм | 2 | 2 | 2 | 2 | ||
L**, мм | 2562 | 2876 | 3190 | 3504 | ||
Муфта ПЭ 1 штука | Dn, мм | 800 | 900 | 1000 | 1100 | |
L, мм | 500 | 500 | 500 | 500 | ||
Манжета 2 штуки | B, мм | 150 | 150 | 150 | 150 | |
L, мм | 2737 | 3067 | 3397 | 3726 |
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-2 для труб диаметров 920 - 1420 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-2 | Диаметр трубы, мм | ||||||
920 | 1020 | 1220 | 1420 | ||||
Скорлупа ППУ 3 сегмента | Dn, мм | 920 | 920 | 1020 | 1220 | 1420 | |
S*, мм | 90 | 140 | 90 | 90 | 90 | ||
L, мм | 420 | 420 | 420 | 420 | 420 | ||
Термо клей 2 полоски | B, мм | 40 | 40 | 40 | 40 | 40 | |
S, мм | 2 | 2 | 2 | 2 | 2 | ||
L**, мм | 3504 | 3818 | 3818 | 4446 | 5074 | ||
Муфта ПЭ 1 штука | Dn, мм | 1100 | 1200 | 1200 | 1400 | 1600 | |
L, мм | 500 | 500 | 500 | 500 | 500 | ||
Манжета 2 штуки | B, мм | 150 | 150 | 150 | 150 | 150 | |
L, мм | 3726 | 4056 | 4056 | 4715 | 5376 |
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
