Комплект заделки стыка КЗС ППУ-ОЦ-4
Изоляционный комплект для заделки стыков труб ППУ в стальной оболочке КЗС ППУ-ОЦ-4
Характеристики
ТУ
—
5768-010-45583341-2021
Назначение
—
изоляция стыков труб ППУ в стальной оболочке
Минимальный объем заказа
—
от 1 единицы
Комплектность
—
Скорлупа ППУ - 2 (3 для D>530мм) сегмента, кожух ОЦ - 1 штука
Область применения
—
монтаж водных коммуникационных сетей наружного типа, ремонт, обслуживание
Страна происхождения
—
Россия
Цена рассчитывается индивидуально в зависимости от объема.
Комплект заделки стыка КЗС ППУ-ОЦ-4
#PROP_TITLE#
—
#PROP_VALUE#

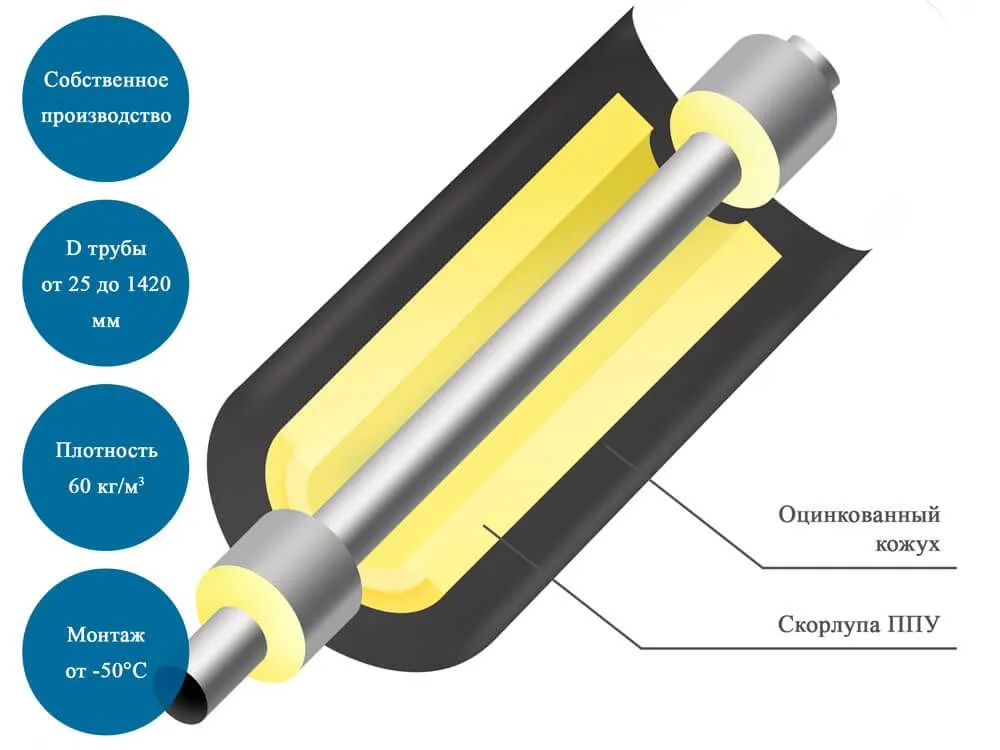

Производим и предлагаем к заказу комплект заделки сварного стыка КЗС ППУ-ОЦ-4, предназначенный для изоляции соединений трубы ППУ в оцинкованной оболочке при устройстве наружных водных коммуникационных сетей. Включает в себя 2 скорлупы ППУ, оцинкованный стальной кожух и крепеж. Подходит для производства работ при температуре окружающей среды от -50 °C. Надежен в эксплуатации и при соблюдении рекомендаций по установке обладает длительным периодом службы.
Комплекта по заделке стыков КЗС ППУ-ОЦ-4 устанавливается без использования газоплазменного оборудования, подходит под любые требования пожарной безопасности на месте проведения работ. Применяется на сетях преимущественно без использования системы ОДК. Обладает хорошими свойствами герметичности и износостойкости к негативным факторам окружающей среды. Получает широкое распространение в ЖКХ-отрасли.
Кожух изготовлен из высококачественной стали, покрытой цинком. Такая предусмотрительность гарантирует защитному элементу повышенную износостойкость при постоянном контакте с воздухом. Цинк, взаимодействуя с кислородом, образует оксидную пленку, вступающую надежным барьером между металлом и влагой. Так металлический кожух не подвергается коррозии и способен сохранять свою целостность в течение очень длительного времени.
* Толщина скорлупы допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
Монтаж комплекта по заделке стыков КЗС ППУ-ОЦ-4:
- подготовка – подразумевает удаление теплоизоляции с участка соединения на глубину около 15-20 мм, очистку поверхностей от влаги, пыли, грязи. В случае увлажнения теплоизоляционного слоя трубы его снимают полностью для обеспечения герметичности изоляции;
- установка ППУ скорлупы – осуществляется с предварительным нанесением фиксирующего состава по выбору. Это может быть специальный пенополиуретановый клей или монтажная пена, предназначенная для всесезонного использования. Далее скорлупа плотно стягивается при помощи полипропиленовой ленты и замков. Выступивший на стыке сегментов фиксирующий состав удаляется с поверхности;
- монтаж кожуха – оцинкованную стальную обечайку устанавливают ориентировочно по центру скорлупы так, чтобы нахлест составлял не менее 50 мм по обеим сторонам. Далее бандажными ремнями конструкцию стягивают равномерно, не допуская перекосов и других деформаций формы. Фиксируют механически, саморезами. По завершении манипуляций ремни снимают.
Комплекта по заделке стыков КЗС ППУ-ОЦ-4 устанавливается без использования газоплазменного оборудования, подходит под любые требования пожарной безопасности на месте проведения работ. Применяется на сетях преимущественно без использования системы ОДК. Обладает хорошими свойствами герметичности и износостойкости к негативным факторам окружающей среды. Получает широкое распространение в ЖКХ-отрасли.
Кожух изготовлен из высококачественной стали, покрытой цинком. Такая предусмотрительность гарантирует защитному элементу повышенную износостойкость при постоянном контакте с воздухом. Цинк, взаимодействуя с кислородом, образует оксидную пленку, вступающую надежным барьером между металлом и влагой. Так металлический кожух не подвергается коррозии и способен сохранять свою целостность в течение очень длительного времени.
Характеристики комплекта заделки стыка КЗС ППУ-ОЦ-4:
| ДИАМЕТРЫ ТРУБ | ||
| 25, 32, 38, 42, 45 | 48, 57, 76, 89, 108 | 133, 159, 219, 273 |
| 325, 377, 426, 530 | 630, 720, 820 | 920, 1020, 1220, 1420 |
Характеристики КЗС ППУ-ОЦ-4 для труб диаметров 25 - 45 мм:
| Комплект заделки стыка КЗС ППУ-ОЦ-4 | Диаметр трубы, мм | ||||||||||
| 25 | 32 | 38 | 42 | 45 | |||||||
|
Скорлупа ППУ 2 сегмента |
Dn, мм | 25 | 32 | 32 | 38 | 38 | 42 | 42 | 45 | 45 | |
| S*, мм | 42,5 | 39 | 46,5 | 36 | 43,5 | 34 | 41,5 | 32,5 | 40 | ||
| L, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
|
Кожух из оцинк. стали 1 штука |
Dn, мм | 100 | 100 | 100 | 100 | 100 | 100 | 125 | 100 | 125 | |
| B, мм | 462 | 462 | 462 | 462 | 462 | 462 | 512 | 462 | 512 | ||
| L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| S, мм | 0,5 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | ||
Характеристики КЗС ППУ-ОЦ-4 для труб диаметров 48-108 мм:
| Комплект заделки стыка КЗС ППУ-ОЦ-4 | Диаметр трубы, мм | |||||||||||
| 48 | 57 | 76 | 89 | 108 | ||||||||
|
Скорлупа ППУ 2 сегмента |
Dn, мм | 48 | 48 | 57 | 57 | 76 | 76 | 89 | 89 | 108 | 108 | |
| S*, мм | 31 | 38,5 | 34 | 41,5 | 32 | 42 | 35,5 | 45,5 | 36 | 46 | ||
| L, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
|
Кожух из оцинк. стали 1 штука |
Dn, мм | 110 | 125 | 125 | 140 | 140 | 160 | 160 | 180 | 180 | 200 | |
| B, мм | 462 | 512 | 512 | 561 | 561 | 627 | 627 | 693 | 693 | 759 | ||
| L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| S, мм | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | ||
Характеристики КЗС ППУ-ОЦ-4 для труб диаметров 133-273 мм:
| Комплект заделки стыка КЗС ППУ-ОЦ-4 | Диаметр трубы, мм | |||||||||
| 133 | 159 | 219 | 273 | |||||||
|
Скорлупа ППУ 2 сегмента |
Dn, мм | 133 | 133 | 159 | 159 | 219 | 219 | 273 | 273 | |
| S*, мм | 46 | 58,5 | 45,5 | 60,5 | 48 | 68 | 63,5 | 88,5 | ||
| L, мм | 300 | 300 | 300 | 300 | 300 | 420 | 420 | 420 | ||
|
Кожух из оцинк. стали 1 штука |
Dn, мм | 225 | 250 | 250 | 280 | 315 | 355 | 400 | 450 | |
| B, мм | 841 | 924 | 924 | 1023 | 1138 | 1270 | 1418 | 1583 | ||
| L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| S, мм | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | ||
Характеристики КЗС ППУ-ОЦ-4 для труб диаметров 325-530 мм:
| Комплект заделки стыка КЗС ППУ-ОЦ-4 | Диаметр трубы, мм | ||||||||
| 325 | 377 | 426 | 530 | ||||||
|
Скорлупа ППУ 2 сегмента |
Dn, мм | 325 | 325 | 377 | 426 | 426 | 530 | 530 | |
| S*, мм | 62,5 | 87,5 | 61,5 | 67 | 102 | 50 | 90 | ||
| L, мм | 420 | 420 | 420 | 420 | 420 | 420 | 420 | ||
|
Кожух из оцинк. стали 1 штука |
Dn, мм | 450 | 500 | 500 | 560 | 630 | 630 | 710 | |
| B, мм | 1583 | 1748 | 1748 | 1946 | 2177 | 2177 | 2440 | ||
| L, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| S, мм | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | ||
Характеристики КЗС ППУ-ОЦ-4 для труб диаметров 630-820 мм:
| Комплект заделки стыка КЗС ППУ-ОЦ-4 | Диаметр трубы, мм | |||||
| 630 | 720 | 820 | ||||
| Скорлупа ППУ 3 сегмента | Dn, мм | 630 | 720 | 820 | 820 | |
| S*, мм | 85 | 90 | 90 | 140 | ||
| L, мм | 420 | 420 | 420 | 420 | ||
| Кожух из оцинк. стали 1 штука | Dn, мм | 800 | 900 | 1000 | 1100 | |
| B, мм | 2737 | 3067 | 3397 | 3726 | ||
| L, мм | 500 | 500 | 500 | 500 | ||
| S, мм | 0,5 | 0,5 | 0,5 | 0,5 | ||
Характеристики КЗС ППУ-ОЦ-4 для труб диаметров 920 - 1420 мм:
| Комплект заделки стыка КЗС ППУ-ОЦ-4 | Диаметр трубы, мм | ||||||
| 920 | 1020 | 1220 | 1420 | ||||
| Скорлупа ППУ 3 сегмента | Dn, мм | 920 | 920 | 1020 | 1220 | 1420 | |
| S*, мм | 90 | 140 | 90 | 90 | 90 | ||
| L, мм | 420 | 420 | 420 | 420 | 420 | ||
| Кожух из оцинк. стали 1 штука | Dn, мм | 1100 | 1200 | 1200 | 1400 | 1600 | |
| B, мм | 3726 | 4056 | 4056 | 4715 | 5375 | ||
| L, мм | 500 | 500 | 500 | 500 | 500 | ||
| S, мм | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | ||

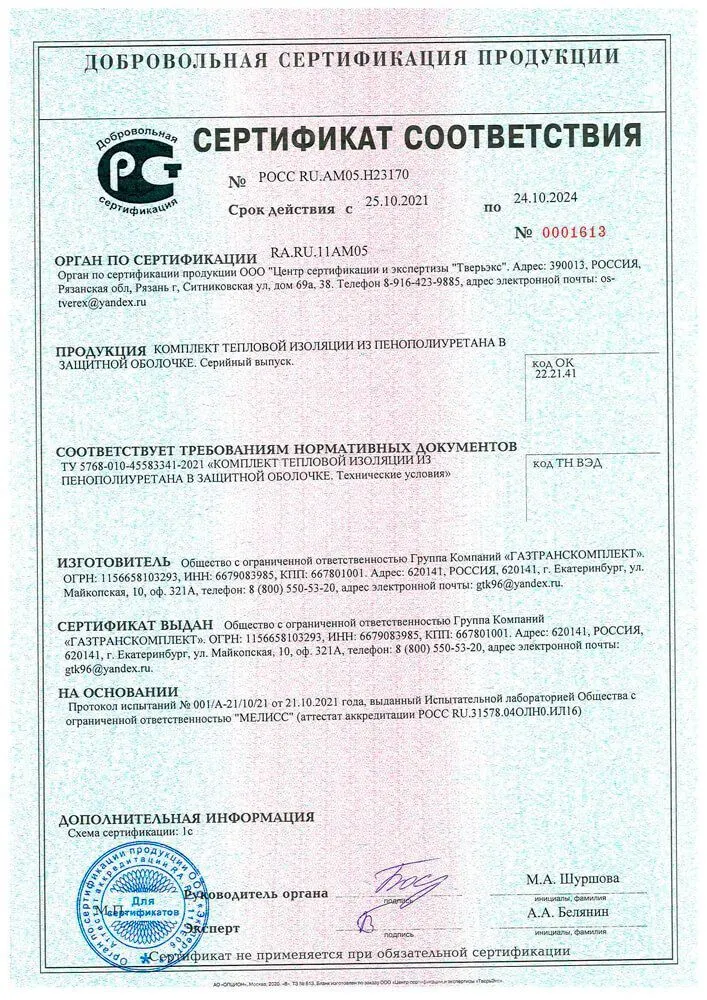

Документы
