Комплект заделки стыка КЗС ППУ-ОЦ-6

Возможны дополнительные опции

Комплект заделки стыка труб КЗС ППУ-ОЦ-6

Изоляционный комплект для заделки стыков труб ППУ в стальной оболочке КЗС ППУ-ОЦ-6

Подробности

Характеристики

ТУ

—

5768-010-45583341-2021

Назначение

—

изоляция стыков труб ППУ в стальной оболочке

Минимальный объем заказа

—

от 1 единицы

Комплектность

—

Скорлупа ППУ - 2 (3 для D>530мм) сегмента, кожух оцинкованный - 1 штука, манжета - 2 штуки

Область применения

—

монтаж водных коммуникационных сетей наружного типа, ремонт, обслуживание

Страна происхождения

—

Россия

Цена рассчитывается индивидуально в зависимости от объема.

Возможны дополнительные опции

Комплект заделки стыка КЗС ППУ-ОЦ-6 производится нами и предназначается для защиты соединения трубы с ППУ в оцинкованной оболочке при устройстве наземных водных коммуникаций без использования системы ОДК. Получает успешное применение преимущественно при строительстве сетей ЖКХ. Элементы комплекта доступны к монтажу при температуре окружающей среды от -50 °C и выше, что очень удобно для холодных регионов или при непредвиденном ремонте в зимнее время.

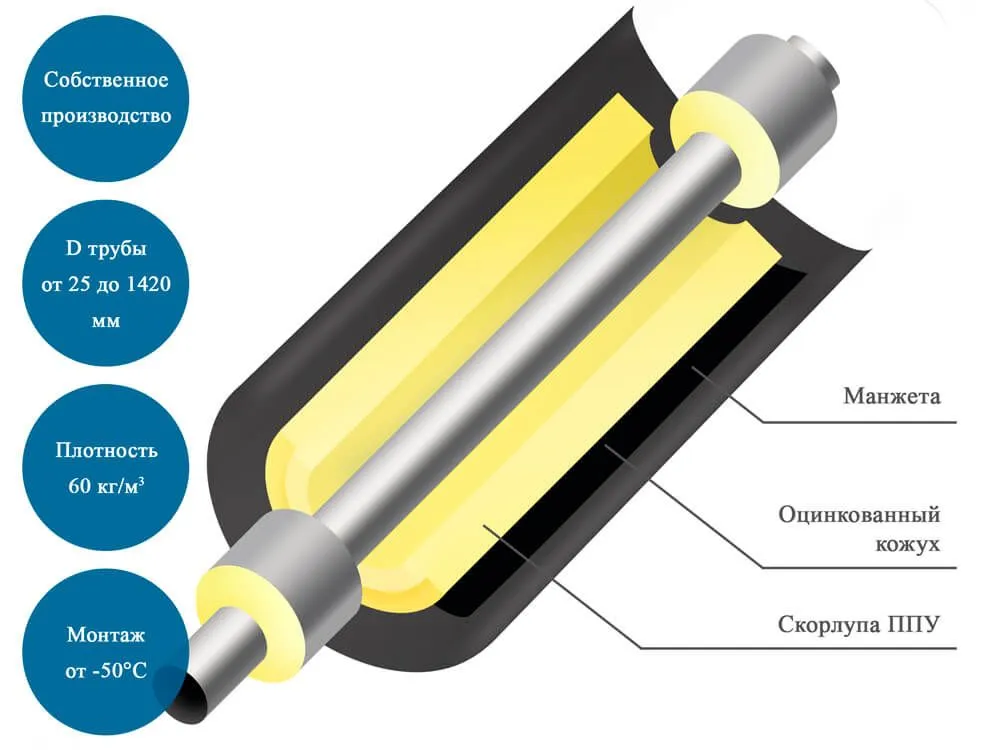

КЗС ППУ-ОЦ-6 включает в себя 2 скорлупы ППУ полуцилиндрической формы, монтируемой на трубу при помощи клея или пены. Также в комплект входит адгезионная лента, замковая пластина, усиливающая герметичность изоляционной конструкции, оцинкованный стальной кожух и крепеж, включающий 12 штук саморезов габаритами 4,2х16 мм или заклепки - 4,0х16 мм.

Металлический кожух из стали, покрытой цинком, выполняет несколько функций:

защита от влаги – ППУ скорлупа, труба и другие элементы комплекта после монтажа нуждаются в изоляции от воды для возможности успешного выполнения ими эксплуатационных задач в течение длительного времени. Иначе намокание утеплителя приведет к теплопотерям, а постоянный контакт трубы с водой закончится протечкой;
предотвращение коррозии – результатом реакции цинкового покрытия на поверхности кожуха с атмосферой становится образование оксидной пленки. Она достаточно устойчива к влаге и существенно отсрочивает процесс окисления стали, возникновения ржавчины и преждевременного разрушения целостности структуры металла;
эстетичность – выполненный единым образом с оболочкой труб, используемых для устройства наружных водных коммуникаций, кожух скрывает места стыков, выполняя таким образом не только защитные, но и декоративные функции.

Для использования комплекта заделки стыка КЗС ППУ-ОЦ-6 потребуется также газоплазменное оборудование для наплавления термоклеевой усадочной пластины.

Характеристики комплекта заделки стыка КЗС ППУ-ОЦ-6:

ДИАМЕТРЫ ТРУБ
25, 32, 38, 42, 45	48, 57, 76, 89, 108	133, 159, 219, 273
325, 377, 426, 530	630, 720, 820	920, 1020, 1220, 1420

Характеристики КЗС ППУ-ОЦ-6 для труб диаметров 25 - 45 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-6		Диаметр трубы, мм
Комплект заделки стыка КЗС ППУ-ОЦ-6		25	32		38		42		45
Скорлупа ППУ 2 сегмента	Dn, мм	25	32	32	38	38	42	42	45	45
	S*, мм	42,5	39	46,5	36	43,5	34	41,5	32,5	40
	L, мм	300	300	300	300	300	300	300	300	300
Манжета 2 штуки	B, мм	450	450	450	450	450	450	450	450	450
	S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8
	L**, мм	412	412	462	412	462	412	462	412	462
Кожух из оцинк. стали 1 штука	Dn, мм	110	110	125	110	125	110	125	110	125
	B, мм	462	462	512	462	512	462	512	462	512
	L, мм	500	500	500	500	500	500	500	500	500
	S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-6 для труб диаметров 48-108 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-6		Диаметр трубы, мм
Комплект заделки стыка КЗС ППУ-ОЦ-6		48		57		76		89		108
Скорлупа ППУ 2 сегмента	Dn, мм	48	48	57	57	76	76	89	89	108	108
	S*, мм	31	38,5	34	41,5	32	42	35,5	45,5	36	46
	L, мм	300	300	300	300	300	300	300	300	300	300
Манжета 2 штуки	B, мм	450	450	450	450	450	450	450	450	450	450
	S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8
	L**, мм	412	462	462	511	511	577	577	643	643	709
Кожух из оцинк. стали 1 штука	Dn, мм	110	125	125	140	140	160	160	180	180	200
	B, мм	462	512	512	561	561	627	627	693	693	759
	L, мм	500	500	500	500	500	500	500	500	500	500
	S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-6 для труб диаметров 133-273 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-6		Диаметр трубы, мм
Комплект заделки стыка КЗС ППУ-ОЦ-6		133		159		219		273
Скорлупа ППУ 2 сегмента	Dn, мм	133	133	159	159	219	219	273	273
	S*, мм	46	58,5	45,5	60,5	48	68	63,5	88,5
	L, мм	300	300	300	300	300	420	420	420
Манжета 2 штуки	B, мм	450	450	450	450	450	650	650	650
	S, мм	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8
	L**, мм	791	874	874	973	1088	1270	1418	1583
Кожух из оцинк. стали 1 штука	Dn, мм	225	250	250	280	315	355	400	450
	B, мм	841	924	924	1023	1138	1270	1418	1583
	L, мм	500	500	500	500	500	500	500	500
	S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-6 для труб диаметров 325-530 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-6		Диаметр трубы, мм
Комплект заделки стыка КЗС ППУ-ОЦ-6		325		377	426		530
Скорлупа ППУ 2 сегмента	Dn, мм	325	325	377	426	426	530	530
	S*, мм	62,5	87,5	61,5	67	102	50	90
	L, мм	420	420	420	420	420	420	420
Манжета 2 штуки	B, мм	650	650	650	650	650	650	650
	S, мм	1,8	1,8	1,8	1,8	0,8	1,8	1,8
	L**, мм	1583	1748	1748	1946	2177	2177	2440
Кожух из оцинк. стали 1 штука	Dn, мм	450	500	500	560	630	630	710
	B, мм	1583	1748	1748	1946	2177	2177	2440
	L, мм	500	500	500	500	500	500	500
	S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-6 для труб диаметров 630-820 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-6		Диаметр трубы, мм
Комплект заделки стыка КЗС ППУ-ОЦ-6		630	720	820
Скорлупа ППУ 3 сегмента	Dn, мм	630	720	820	820
	S*, мм	85	90	90	140
	L, мм	420	420	420	420
Манжета 2 штуки	B, мм	630	650	650	650
	S, мм	85	1,8	1,8	1,8
	L**, мм	420	3067	3397	3726
Кожух из оцинк. стали 1 штука	Dn, мм	800	900	1000	1100
	B, мм	2737	3067	3397	3726
	L, мм	500	500	500	500
	S, мм	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-6 для труб диаметров 920 - 1420 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-6		Диаметр трубы, мм
Комплект заделки стыка КЗС ППУ-ОЦ-6		920		1020	1220	1420
Скорлупа ППУ 3 сегмента	Dn, мм	920	920	1020	1220	1420
	S*, мм	90	140	90	90	90
	L, мм	420	420	420	420	420
Манжета 2 штуки	B, мм	650	650	650	650	650
	S, мм	1,8	1,8	1,8	1,8	1,8
	L**, мм	3726	4056	4056	4715	5375
Кожух из оцинк. стали 1 штука	Dn, мм	1100	1200	1200	1400	1600
	B, мм	3726	4056	4056	4715	5375
	L, мм	500	500	500	500	500
	S, мм	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Документы

Сертификат на КЗС № Э342138
