Герметизирующий цилиндр ЦЗО
Пневматическая заглушка ЦЗО диаметром от 100 до 3 000 мм
Характеристики
Назначение
—
для герметизации внутренней полости трубопровода при производстве ремонтных, огневых и газоопасных работ
Минимальный объем заказа
—
от 1 единицы
Область применения
—
нефтегазовая отрасль, ЖКХ
Цена рассчитывается индивидуально в зависимости от объема.

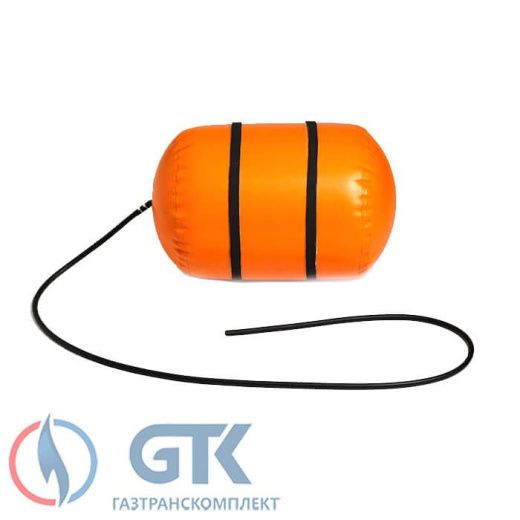

Герметизирующий цилиндр ЦЗО
Герметизирующий цилиндр ЦЗО используется для временного перекрытия внутренней полости трубопровода в случае необходимости проведения ремонтных работ, замены участка нефтепроводов, газопроводов, канализационных труб и водопроводных коммуникаций, в том числе при осуществлении газоопасных и огневых манипуляций.

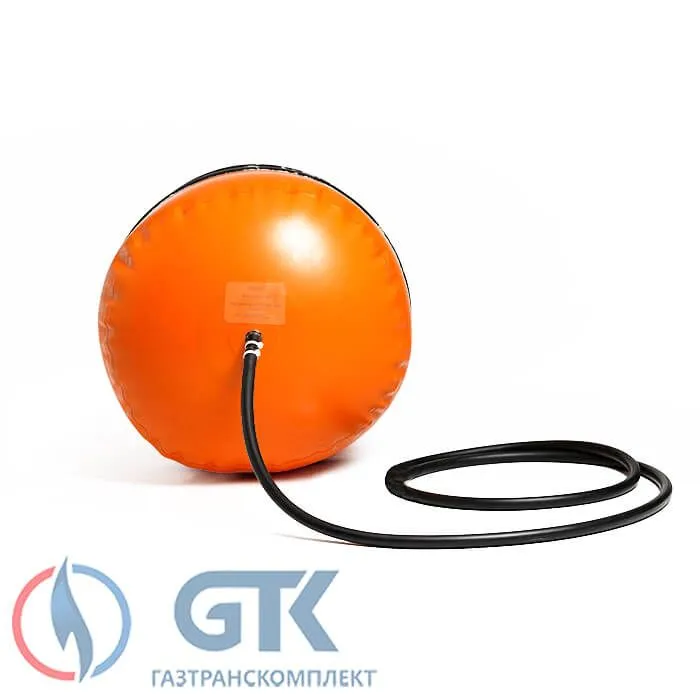

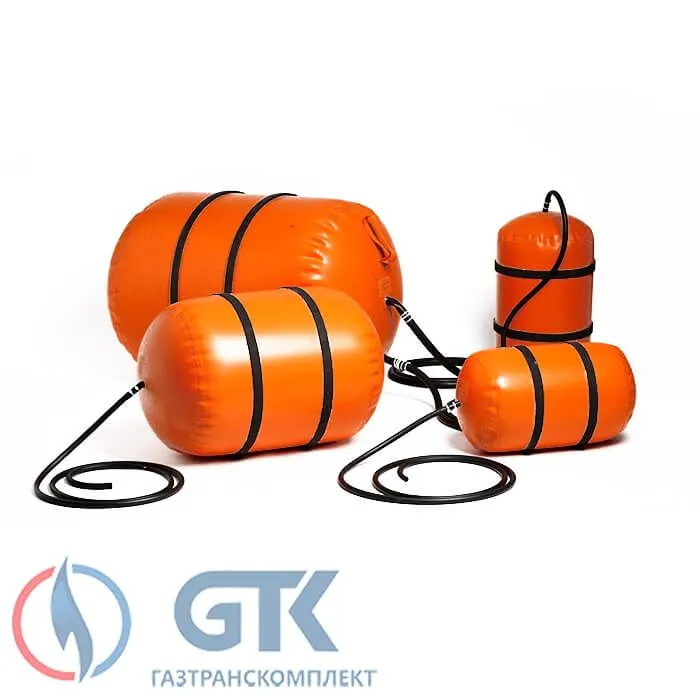

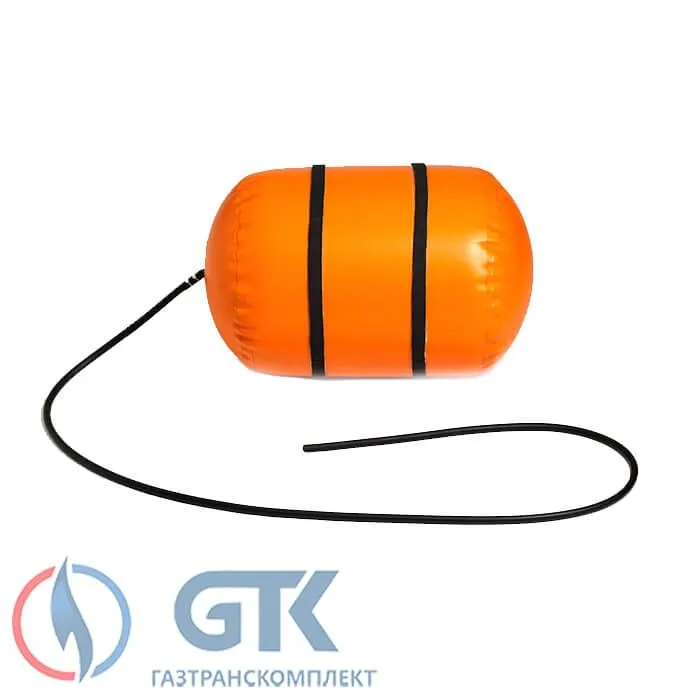

Пневматическая заглушка ЦЗО изготавливается в виде цилиндрической или эллипсовидной оболочки, заполненной воздухом и оснащенной уплотнительными и герметизирующими поясами. Может быть выполнена в усиленной модификации ЦЗО-У. Конструкция предусматривает наличие резинового эластичного шланга и штуцера для управления объёмом изделия, а также ручки для простоты и комфорта использования.
Осуществляем стабильные и своевременные поставки пневматических заглушек, а также другого оборудования и материалов по выгодной стоимости в Екатеринбурге для строительства и обслуживания надежных трубопроводов различного назначения. Комплектуем отгрузку сопроводительной документацией, оказываем квалифицированную техническую поддержку при необходимости.
Пневматическая заглушка ЦЗО изготавливается в виде цилиндрической или эллипсовидной оболочки, заполненной воздухом и оснащенной уплотнительными и герметизирующими поясами. Может быть выполнена в усиленной модификации ЦЗО-У. Конструкция предусматривает наличие резинового эластичного шланга и штуцера для управления объёмом изделия, а также ручки для простоты и комфорта использования.
Преимущества герметизирующих цилиндров ЦЗО и ЦЗО-У
- Диаметр пневматических заглушек варьируется в диапазоне от 100 мм до 3000 мм с шагами в 5, 15, 20, 50, 100 и 200 мм.
- Выполнены их огнестойкой, нейтральной к агрессивной среде, обладающей высокой механической прочностью ПВХ ткани.
- Температурный интервал эксплуатации определяется диапазоном от -40°С до +60°С, что существенно расширяет возможности применения перекрывающих устройств.
- Длина эластичного резинового шланга для заполнения и откачки воздуха составляет 3 метра в совокупности с небольшой относительно габаритов массы пневматической заглушки облегчают процесс установки и извлечения устройства.
- Герметизирующие цилиндры ЦЗО и ЦЗО-У сертифицированы, протестированы и полностью соответствуют заявленным характеристикам, эксплуатационному назначению.
Технические характеристики
| Наименование и диаметр | Рабочая среда в трубопроводе | Max давление в заглушке | Масса, не более |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 100 | Природный газ, вода | 100 кПа | 2 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 150 | Природный газ, вода | 100 кПа | 2 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 200 | Природный газ, вода | 100 кПа | 3 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 250 | Природный газ, вода | 100 кПа | 3 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 300 | Природный газ, вода | 100 кПа | 3 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 350 | Природный газ, вода | 100 кПа | 3 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 400 | Природный газ, вода | 100 кПа | 4 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 450 | Природный газ, вода | 65 кПа | 4 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 500 | Природный газ, вода | 65 кПа | 4 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 600 | Природный газ, вода | 65 кПа | 5 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 700 | Природный газ, вода | 65 кПа | 6 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 800 | Природный газ, вода | 65 кПа | 8 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 900 | Природный газ, вода | 65 кПа | 8 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 1000 | Природный газ, вода | 35 кПа | 10 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 1200 | Природный газ, вода | 35 кПа | 12 кг |
| Цилиндр герметизирующий одноразмерный тип ЦЗО Ду 1400 | Природный газ, вода | 35 кПа | 14 кг |
Габаритные характеристики:
| Герметизирующий цилиндр | Габаритные размеры в наполненном состоянии ± отклонение, мм | Длина шлангов наполнения и замера плюс/минус отклонение, мм | Масса устройства, (без крана и манометров), не более кг | Рабочее избыточное давление в шаре, установленного в трубу, кПа (кгс/см2) * | Максимальное давление в трубопроводе, с установленным шаром, кПа (кгс/см2) | |
| Диаметр | Длина рабочей части | |||||
| ЦЗО-У-100 | 100 ± 10 | 300 ± 20 | 3000 +150 | 1 | 100±10 (1,00±0,1) | 70±10 (0,70±0,1) |
| ЦЗО-У-150 | 150 ± 10 | 300 ± 20 | 3000 +150 | 1 | ||
| ЦЗО-У-200 | 200 ± 10 | 400 ± 20 | 3000 +150 | 1,5 | ||
| ЦЗО-У-250 | 250 ± 10 | 400 ± 20 | 3000 +150 | 1,5 | ||
| ЦЗО-У-300 | 300 ± 10 | 500 ± 20 | 3000 +150 | 2 | ||
| ЦЗО-У-350 | 350 ± 10 | 500 ± 20 | 3000 +150 | 2 | ||
| ЦЗО-У-400 | 400 ± 10 | 600 ± 20 | 3000 +150 | 3 | ||
| ЦЗО-У-450 | 450 ± 10 | 600 ± 20 | 3000 +150 | 3 | 80±10 (0,80±0,1) | 56±10 (0,56±0,1) |
| ЦЗО-У-500 | 500 ± 10 | 700 ± 20 | 3000 +150 | 4 | ||
| ЦЗО-У-600 | 600 ± 10 | 800 ± 20 | 3000 +150 | 4 | ||
| ЦЗО-У-700 | 700 ± 10 | 900 ± 20 | 3000 +150 | 6 | ||
| ЦЗО-У-800 | 800 ± 10 | 1000 ± 20 | 3000 +150 | 6 | ||
| ЦЗО-У-900 | 900 ± 10 | 1100 ± 20 | 3000 +150 | 8 | ||
| ЦЗО-У-1000 | 1000 ± 10 | 1300 ± 20 | 3000 +150 | 8 | 40+10 (0,40±0,1) | 28+10 (0,28±0,1) |
| ЦЗО-У-1200 | 1200±10 | 1500 ± 20 | 3000 +150 | 9 | ||
| ЦЗО-У-1400 | 1400±10 | 1700 ± 20 | 3000 +150 | 10 | ||
| ЦЗО-У-1600 | 1600 ± 10 | 1900 ± 20 | 3000 +150 | 12 | ||
| ЦЗО-50 | 50 ± 10 | 300 ± 20 | 3000 +150 | 1 | 100+10 (1,0+0,1) | 70+10 (0,70+0,1) |
| ЦЗО-65 | 65 ± 10 | 300 ± 20 | 3000 +150 | 1 | ||
| ЦЗО-80 | 80 ± 10 | 300 ± 20 | 3000 +150 | 1 | ||
| ЦЗО-100 | 100 ± 10 | 300 ± 20 | 3000 +150 | 1 | ||
| ЦЗО-150 | 150 ± 10 | 300 ± 20 | 3000 +150 | 1 | ||
| ЦЗО-160 | 130 ± 10 | 300 ± 20 | 3000 +150 | 1 | ||
| ЦЗО-200 | 200 ± 10 | 400 ± 20 | 3000 +150 | 1,5 | ||
| ЦЗО-225 | 185 ± 10 | 400 ± 20 | 3000 +150 | 1,5 | ||
| ЦЗО-250 | 250 ± 10 | 400 ± 20 | 3000 +150 | 1,5 | ||
| ЦЗО-300 | 300 ± 10 | 500 ± 20 | 3000 +150 | 2 | ||
| ЦЗО-315 | 260 ± 10 | 500 ± 20 | 3000 +150 | 2 | ||
| ЦЗО-350 | 350 ± 10 | 500 ± 20 | 3000 +150 | 2 | ||
| ЦЗО-400 | 400 ± 10 | 600 ± 20 | 3000 +150 | 3 | ||
| ЦЗО-450 | 450 ± 10 | 600 ± 20 | 3000 +150 | 3 | 65+5 (0,65+0,05) | 45+2 (0,45+0,02) |
| ЦЗО-500 | 500 ± 10 | 700 ± 20 | 3000 +150 | 4 | ||
| ЦЗО-600 | 600 ± 10 | 800 ± 20 | 3000 +150 | 4 | ||
| ЦЗО-700 | 700 ± 10 | 900 ± 20 | 3000 +150 | 6 | ||
| ЦЗО-800 | 800 ± 10 | 1000 ± 20 | 3000 +150 | 6 | ||
| ЦЗО-900 | 900 ± 10 | 1100 ± 20 | 3000 +150 | 8 | ||
| ЦЗО-1000 | 1000 ± 10 | 1300 ± 20 | 3000 +150 | 8 | 35+1 (0,35+0,01) | 24+1 (0,24+0,01) |
| ЦЗО-1200 | 1200±10 | 1500 ± 20 | 3000 +150 | 9 | ||
| ЦЗО-1400 | 1400±10 | 1700 ± 20 | 3000 +150 | 10 | ||
| ЦЗО-1600 | 1600± 10 | 1900 ± 20 | 3000 +150 | 12 | ||
