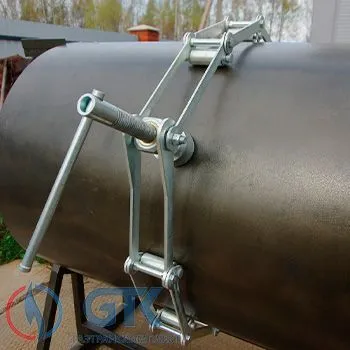

Центратор звенный наружный титановый ЦЗНТ
Титановый центратор звенный наружный титановый ЦЗНТ
Характеристики
Назначение
—
стыковка и соединение труб различного диаметра для сварки стыков на трубопроводах предназначенных для транспортировки газа, нефти и жидкостей
Минимальный объем заказа
—
от 1 единицы
Область применения
—
строительство трубопроводов
Цена рассчитывается индивидуально в зависимости от объема.
Центратор звенный наружный титановый ЦЗНТ
Технические характеристики
Марка центратора | Диаметры центруемых труб и обечаек, мм | Расчётный объём к перевозке, м3/шт. | Масса, кг/шт. |
ЦЗНТ-421 | 426 | 0.042 | 5,1 |
ЦЗНТ-531 | 530 | 0.044 | 6,5 |
ЦЗНТ-631 | 630 | 0.051 | 11,2 |
ЦЗНТ-721 | 720 | 0.086 | 12,5 |
ЦЗНТ-821 | 820 | 0.096 | 14,4 |
ЦЗНТ-1021 | 1020 | 0.145 | 16,9 |
ЦЗНТ-1221 | 1220 | 0.175 | 20,2 |
ЦЗНТ-1421 | 1420 | 0.181 | 21,5 |
Звенный наружный титановый центратора ЦЗНТ используется для фиксации и центровки торцов труб перед сваркой и обечаек. Изготовлен из титана марки ВТ1-0 и предусматривает применение на трубопроводах диаметрами от 426 мм до 1420 мм в условиях от -60°С до +60°С. Допустимо в определенных обстоятельствах использование при температурах от +200°С до +300°С.
Центратор ЦЗНТ, который является сравнительно легким, но более прочным и долговечным по сравнению с моделями, изготовленными из легированной стали (такими как ЦЗН, ЦЗНО, ЦНЭ, ЦЗН-У), должен быть в арсенале каждого сварщика, поскольку это удобное, простое в использовании и не требующее особого ухода устройство для сжатия и выравнивания труб перед сваркой.
По согласованию с заказчиком, возможна поставка комбинированных центраторов данной модели, обозначаемых как ЦЗНТ-К. В таких изделиях звенья все еще изготавливаются из листового титана марки ВТ1-0, оси и ролики выполняются из дюрали Д16, в то время как винт и траверс создаются из стали 09Г2С. Обладает большей прочностью и легкостью относительно аналогичной модели ЦЗН.
Стандартный рабочий температурный диапазон для центраторов модели ЦЗНТ составляет от -60 °С до +60 °С, что делает возможным использование центратора ЦЗНТ в условиях крайнего севера, так и в условиях жаркого сухого климата тропических и пустынных регионов.
Подготовка и этапы установки:
- 5.1 Звенный наружный титановый центратора ЦЗНТ служит ручным инструментом при сборке труб для последующего проведения сварочных работ.
- 5.2 Для обслуживания изделия предусматривается один человек из состава бригады – машинистом, монтажником или бригадиром.
- 5.3 Перед сборкой первого стыка установите центратор на трубу соответствующего диаметра, так чтобы винты 8 и соединительное звено 1 были в верхней части трубы на расстоянии 15-20 мм от края.
- 5.4 Подведите трубоукладчик со следующей секцией и остановите его, когда расстояние между торцами составит 1-1.5 м.
- 5.5 Проведите зачистку фасок и подайте плеть вперед до упора. С помощью операций трубоукладчика установите сварочный зазор.
- 5.6 Надвиньте центратор на стык и, вращая винт 8, зафиксируйте положение подсоединяемой секции. Превышение кромок соединяемых труб не должно превышать 1.6 мм.
