Трансмиттеры серии Т

Трансмиттеры серии Т предназначены для создания электромагнитных сигналов и позволяют определить местоположение очистительных приборов с использованием низкочастотного детектора (приемника). Устройства функционируют, передавая волны электромагнитного излучения инфранизкого диапазона 13 и 22 Гц и код Семигор в форме импульсов - “сигнал/пауза” или в постоянном режиме.

Устройства позволяют отслеживать перемещение и определять местоположение остановившейся очистительного снаряда в трубопроводе. Устанавливаются на очистительное оборудование.

Трансмиттеры серии Т совместимы с низкочастотными локаторами НЛ, с низкочастотным детектором производства АО «ТРАНСНЕФТЬ-ДИАСКАН», со всеми вариантами низкочастотных детекторов НПР производства ООО «АПРОДИТ», с низкочастотным детектором производства ROSEN Group и с другими производителями низкочастотных детекторов, работающих на частотах 13, 22 Гц и код Семигор.

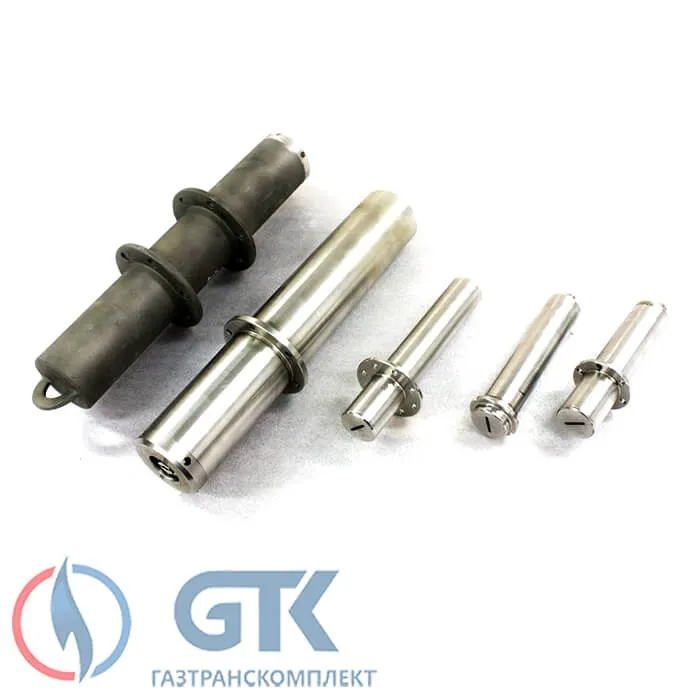

Модификации трансмиттеров серии Т

Трансмиттеры серии Т модификации Т40-89Б устанавливаются на дисковые полиуретановые поршни ДТ, МТ и МДТ для сетей диаметром 89 мм.

Трансмиттеры серии Т модификации Т40-114 с фланцем устанавливаются на очистные полиуретановые поршни ДТ, МТ и МДТ для трубопроводов диаметром 114 мм и на оборудование ПБТ для сетей диаметром 159 (168), 219, 273 и 325 мм.

• Т40

Трансмиттеры серии Т модификации Т40 с фланцем устанавливаются на очистные поршни ДТ, МТ и МДТ для сетей диаметром 159 (168) мм и 219-325 мм.

• Т40Б

Трансмиттеры серии Т модификации Т40Б устанавливаются на цельнолитые полиуретановые поршни 3ДТ, 4ДТ и 5ДТ для трубопроводов диаметром 159, 219, 273 и 325 мм.

• Т80

Трансмиттеры серии Т модификации Т80-2 с двумя фланцами используются в составе очистных поршней ДТ, МТ и МДТ для сетей диаметром 219, 273 и 325 мм. Модификация Т80 с фланцем устанавливается на очистное оборудование для трубопроводов диаметром 325-1420 мм.

• Т80Б

Предусмотрен для цельнолитых дисковых полиуретановых поршней 3ДТ, 4ДТ и 5ДТ для трубопроводов диаметром 273 и 325 мм.

Технические характеристики

Характеристика	Модификация трансмиттера
	Т40	Т80
Максимальное давление среды, МПа	10 (20 по спецзаказу)
Частота излучаемых электромагнитных сигналов, Гц	13,22 и код Семигор
Период следования пачек электромагнитных сигналов (устанавливается перед запуском в трубопровод)	1:1, 1:2, 1:3, 1:6 (по спецзаказу) удвоенной мощности 1:1, 1:2, 1:3, 1:6 (по спецзаказу) непрерывный, непрерывный удвоенной мощности
Расстояние по воздуху, на котором низкочастотный локатор (приемник) устойчиво принимает сигнал трансмиттера (при соосном расположении антенн локатора и трансмиттера и отсутствии помех), м	10/12	25
Длительность непрерывной работы трансмиттера (передатчика) при температуре окружающей среды +20°С, ч	180	1000
Источник питания (щелочные батареи Alkaline 1,5 В), шт	3/4	6
Тип батарей	тип 910А/АА	тип D
Рабочая температура	-40°С…+50°С
Вес нетто (без дисков и манжет), не более, кг	1,1/2,1	9,0/10,6
Габаритные размеры, диаметр х длина, без фланца (с фланцем), мм	Т40-89Б 42 (52) х 157 Т40-114 42 (65) х 207 Т40 42 (80) х 240 Т40-114Б 42 (55) х 210 Т40-Б 42 х 304	Т80 80 (110) х 440 Т80-2 80 (130) х 475 Т80-Б 80 х 545
Включение питания без вскрытия крышки трансмиттера	нет	есть
Диапазон скорости движения очистного устройства по трубопроводу, м/с	до 6

Предлагаем стабильные, своевременные поставки качественного очистного оборудования, комплектующих для него с целью ввода в эксплуатацию, обслуживания трубопроводов различного назначения. Выгодные цены в в Екатеринбурге и быстрая отгрузка. Предоставляем квалифицированную техническую консультацию, комплектуем поставку сопроводительной документацией.
