ГАЛОПЛЕН

Полимерная композиция для наружного противокоррозионного покрытия «Галоплен» подземного базирования, разработанная ООО «ПКМ» (ТУ 2313-001-59879335-2014) - двухкомпонентная система на основе эпоксидной смолы и хлорсульфированного полиэтилена (ХСПЭ) и различных армирующих добавок. В состав композиции входят составы ПЭКС-01, ПЭКС-01Н и отвердитель к ним.

Противокоррозионное покрытие «Галоплен» разрешено к применению и включено в «Реестр изоляционных материалов покрытий ОАО «Газпром».

В 2014 году повторно успешно проведены испытания покрытия (Заключение ООО «Газпром ВНИИГАЗ» № 31323949-081-2014 от 15.05.2014г.) на соответствие требованиям СТО 9.1-018-2012 «Защита от коррозии Технические требования». Разработана и утверждена в установленном порядке техническая и технологическая документация.

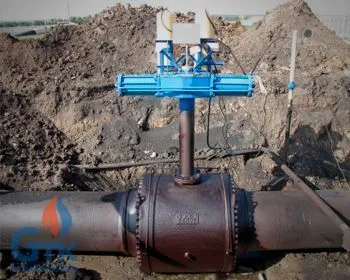

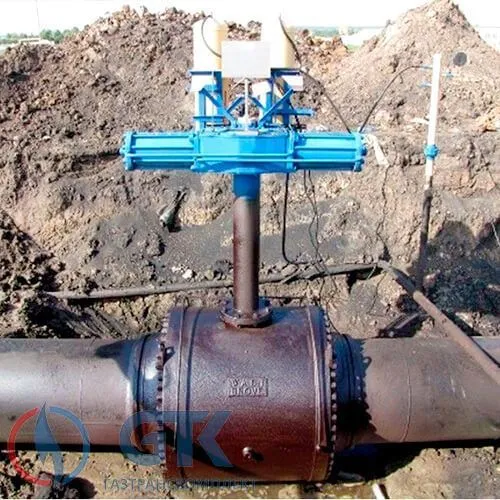

Покрытие применяется на объектах ОАО «Газпром» с 2005 года. На компрессорных стациях ООО «Газпром трансгаз Москва» выполнены работы по защите от коррозии поверхностей технологических коммуникаций подземного базирования и крановых узлов общим объемом более 50 тыс. кв.м.

Наличие в составе композиции эпоксидных смол и каучука специального назначения хлорсульфированного полиэтилена (ХСПЭ - аналог американского Хайполона-20) позволило получить покрытие «Галоплен», в котором хорошо сочетается высокая адгезия (15 МПа) эпоксидных покрытий и достоинства ХСПЭ - эластичность, атмосферо- и химическая стойкость, высокие диэлектрические и физико-механические свойства.

Покрытие «Галоплен» имеет следующие технические показатели:

• адгезия к стали -15,06 Мпа (норма требований 7,0 Мпа);
• диэлектрическая сплошность – более 10,0 кВ/мм (норма 5,0 кВ/мм);
• влагопоглощение (водопоглощение) при температуре 600С – 1,5% (норма 5,0%);
• высокий предел прочности при ударе: при температуре минус 300С - 7,81 Дж/мм (норма 3,0 Дж/мм), при температуре плюс 400С - 8,4 Дж/мм ( норма 5,0 Дж/мм);
• площадь отслаивания при поляризации при температуре 200С после 30 суток выдержки -1,05 см2 (норма 8,0 см2); при температуре 600С после 30 суток выдержки -6,1 см2 (норма 15,0 см2); при температуре 650С при 3,5V после 24 час выдержки -0,85 см2 (норма 8,0 см2);
• стойкость к воздействию УФ излучения (атмосферостойкость);
• прочность и эластичность при эксплуатации, как при низких, так и при высоких температурах;
• негорючее.

Условия эксплуатации покрытия «Галоплен»

- химически агрессивная среда, атмосферные условия при перепадах температур от минус 200 С до + 600С (кратковременно до + 800С).

Конструкция покрытия «Галоплен» состоит из основного изоляционного и защитно-транспортировочных слоев.

Расход материала на 1 м2 определяются техническими требованиями, предъявляемыми к объекту, (теоретический расход 6,5 кг/м2 при толщине покрытия 2 мм).

Способ нанесения

- установки безвоздушного распыления высокого давления без нагрева компонентов, ручное нанесение (кисти, валики).

Технология нанесения покрытия «Галоплен»

• Очистка поверхности стальных изделий до степени 2 по ГОСТ 9.402, шероховатость 40 – 100 мкм.;
• Послойное нанесение основного изоляционного слой (состав ПЭКС-01), толщина – 350 – 400 мкм;
• Послойное нанесение защитно-транспортировочного слоя (состав ПЭКС-01Н включает в себя состав ПЭКС-01, минеральные и синтетические наполнители и отвердитель) до общей толщины покрытия – 2 мм.

Компоненты рабочих составов композиции поставляются на место проведения работ в строго дозированной упаковке. Способ приготовления рабочих составов – простое смешивание компонентов.

Покрытие «Галоплен» обладают рядом существенных достоинств:

Особенности материала покрытия и технология нанесения позволяют при изменении погодных условий работы прекратить и продолжить их вновь через несколько дней без предварительной подготовки. Послойная технология нанесения покрытия (в том числе и вручную), технические характеристики покрытия позволяют надежно защищать поверхности сложных деталей и крановых узлов без дополнительных трудозатрат; Покрытие ремонтно пригодно как в заводских, так и полевых условиях.

Работы могут быть проведены как механическим (установки безвоздушного распыления высокого давления без подогрева составов), так и ручным способом (кисти, валики). Для проведения ремонтных работ достаточно зачистить ремонтируемую площадь и нанести составы ПЭКС-01 и далее ПЭКС-01Н по схеме покрытия. Работа на стандартном оборудовании позволяет быстро подготовить технический персонал для проведения технологического процесса нанесения покрытия «Галоплен».
